最近在研究字符画。常见算法会把原图切成固定大小的图像块，再按平均灰度为每块选择一个字符。

具体实现通常先建立灰度到字符的查找表，例如 [0~255] -> [0-9a-zA-Z!@#$%^&*()]，再进行对齐或直方图均衡等处理。

以上实现具体可参考知乎：字符画——从入门到不屑

平均灰度匹配直观而简洁，但它没有比较字符的笔画位置。请见下图：

绿色短发动漫角色与“好怪哦，再看一眼”文字的原图

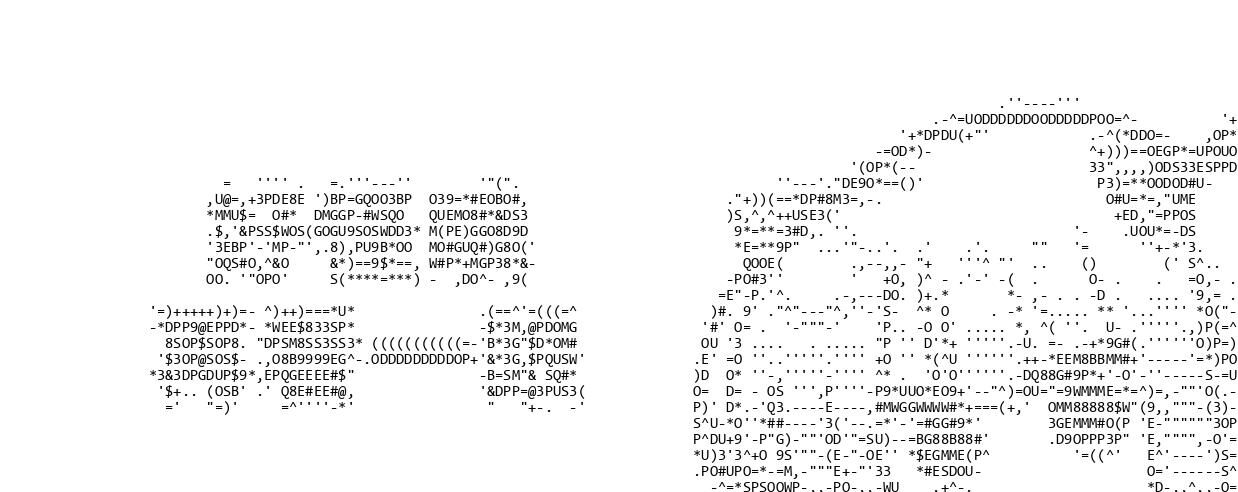

按平均灰度生成的字符画，文字笔画与人物轮廓出现断裂

图中“好”字上沿出现了一行独立的单引号 '，“一”字上沿则变成纵向延伸、横线断裂的左括号 (。平均灰度接近的字符仍可能具有完全不同的笔画方向。

从图像处理角度看，这种方法先按字符尺寸降采样，再用平均灰度相近的字形替换每个图像块。字形与原轮廓不匹配时，会产生结构化误差。

本文改用字形模板直接比较图像块，使字符笔画尽量贴近原图轮廓。

字形匹配原理

字符画生成前需要固定候选字符、字体和字号，并把每个字符渲染为同尺寸的灰度字形模板。例如，一个由 3×3 个字符组成的“工”字图案，可以用字符 {1-+} 拼成：

-+-
 1
-+-

每个字符位置对应原图中的一个固定尺寸图像块。算法将该图像块与全部字形模板逐像素比较，再选择损失最小的字符。

设图像块为 $I$，候选字形模板为 $\hat I$，高度和宽度分别为 $h$、$w$。本文先使用均方误差（mean squared error，MSE）：

\[J_{\mathrm{pixel}}=\frac{1}{hw}\sum_i\sum_j(I_{ij}-\hat I_{ij})^2.\]

候选字符数量远小于图像块的可能取值。例如，8×16 的 8 位灰度图像块共有 $256^{8\times16}$ 种可能，100 个字符只提供 100 个字形模板。因此算法求得的是候选字符集中的最小损失，结果仍受字符集、字体、字号和块尺寸限制。

对所有图像块重复匹配，就能组成整幅字符画。

字形匹配实现

实现分为字形模板预生成和图像块匹配两步。

预生成字形模板

候选字符和字体固定后，字形模板可以预先渲染并保存，避免每次生成字符画时重复计算。

模板和原图都转换为 NumPy 数组进行批量计算，生成结果时再转换为 PIL.Image。

所有模板必须具有相同尺寸。即使选用等宽字体，实际渲染边界仍可能相差一个像素；这里把较大的模板裁剪到最小模板的宽高。更完整的实现还应统一基线和字形边界，避免裁剪掉有效笔画。

最后用 np.stack 将模板组成形状为 (num_chars, h, w) 的数组，便于批量计算损失。

匹配图像块

原图按模板宽高补齐并分块。每个图像块同时减去全部字形模板，计算损失后选择 argmin 对应的字符。

实现效果如下：

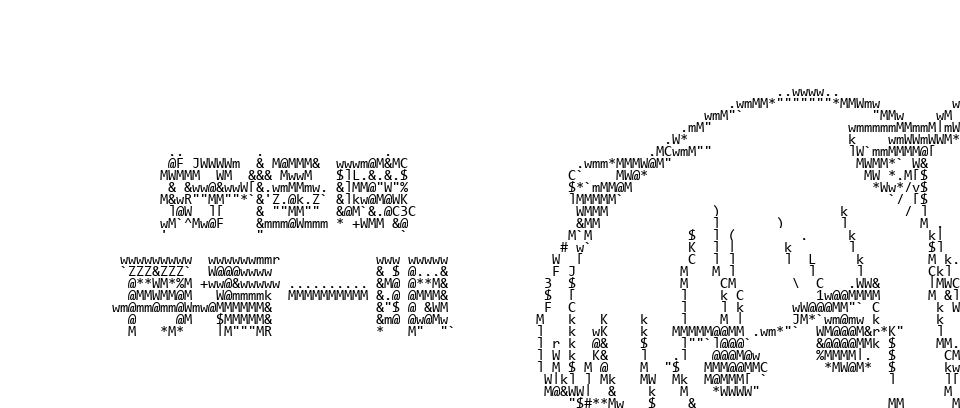

字形轮廓损失示例：字符组成的中文与人物轮廓

戴蓝色蝴蝶结的黑猫与右侧手部原图

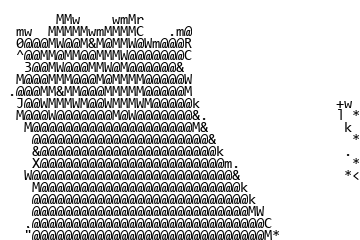

按字形轮廓生成的黑猫与手部字符画

手部轮廓和猫毛方向比平均灰度结果更连贯，但黑猫面部的低对比细节仍然模糊。

额外改进

直方图均衡

候选字形提供的灰度层次有限。直方图均衡可以重新分布输入灰度，使部分低对比细节更容易进入可用范围。 改进效果如下：

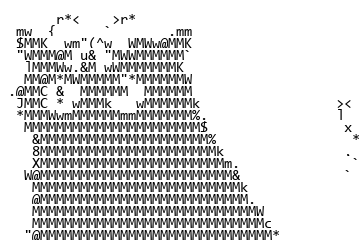

直方图均衡后的黑猫与手部字符画，眼睛和蝴蝶结更清晰

处理后黑猫的眼睛和蝴蝶结更亮，手部轮廓则有所减弱。

逐帧直方图均衡会带来两个问题：

  1. 各帧独立计算映射时，同一物体的灰度会跳变。可以从关键帧或整段动画估计一套全局映射；
  2. 均衡后的整体亮度可能偏离字形模板的有效灰度范围。可以改用目标直方图匹配，但本文尚未实现。

同时比较字形和平均灰度

像素 MSE 同时受笔画位置和灰度差影响，但在黑白字形模板与中间灰度图像块之间，笔画误差可能掩盖整块的平均灰度偏差。

因此加入平均灰度损失：

\[J_{\mathrm{gray}}=\left(\frac{1}{hw}\sum_i\sum_j(I_{ij}-\hat I_{ij})\right)^2.\]

总损失是两项的加权和：

\[J=\lambda_{\mathrm{pixel}}J_{\mathrm{pixel}}+\lambda_{\mathrm{gray}}J_{\mathrm{gray}}.\]

改进效果如下，原图：

闭眼灰发动漫角色的原图

戴蓝色蝴蝶结的黑猫与右侧手部原图，用于第二组对照

改进后：

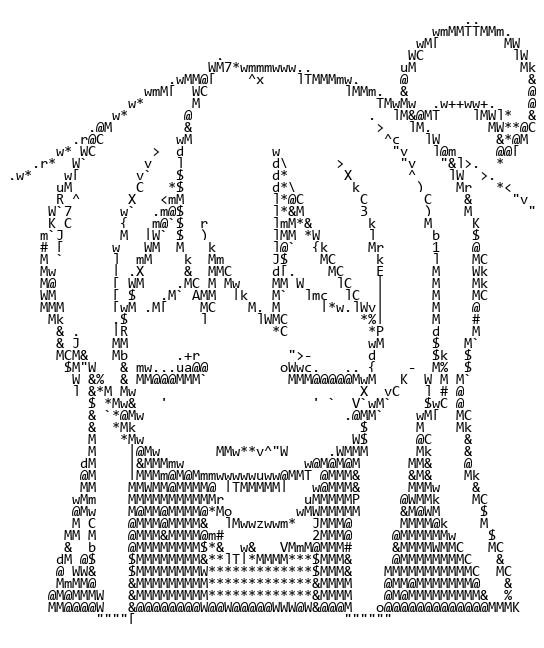

同时考虑形状与灰度后的灰发角色字符画

同时考虑形状与灰度后的黑猫与手部字符画

结果同时保留了较多轮廓和部分灰度色块。两个权重控制字形轮廓与平均灰度的相对影响。

组合损失前应检查两项的数值范围。若某一项大几个数量级，权重会难以解释，匹配结果也会长期偏向该项。初始权重的效果如下：

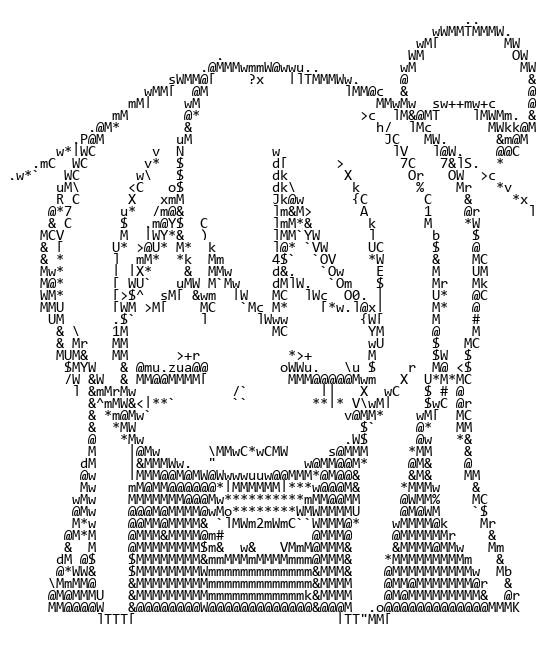

损失量级未对齐时偏向灰度的灰发角色字符画

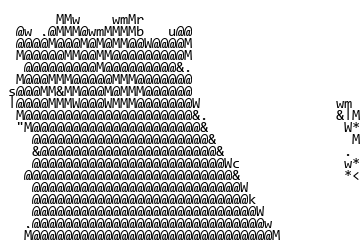

损失量级未对齐时偏向灰度的黑猫与手部字符画

这组结果明显偏向平均灰度，说明初始权重没有平衡两项损失。后续可在代表性样本上统计两项分布，再设定归一化或权重。

NoneBot2 源码

我在 QQ 机器人框架 NoneBot2 中实现了上述方法。下面保留当时的 Python 代码；其中 grayscaleloss 对应 $J_{\mathrm{gray}}$，l2loss 对应 $J_{\mathrm{pixel}}$。

import numpy as np
from PIL import Image, ImageFilter, ImageDraw
from PIL.Image import Image as IMG
from PIL.ImageOps import equalize
from typing import List, Dict, Optional

from nonebot_plugin_imageutils.fonts import Font
from nonebot_plugin_imageutils import BuildImage, Text2Image

from .download import load_image
from .utils import UserInfo, save_gif, make_jpg_or_gif, translate
from .depends import *

charpic_char_map = r' `1234567890-=qwertyuiop[]\\asdfghjkl;\'zxcvbnm,./!@#$%^&\*\(\)_\+QWERTYUIOP{}\|ASDFGHJKL:"ZXCVBNM<>\?'
charpic_char_num = len(charpic_char_map)
charpic_char_font = Font.find("Consolas").load_font(15)
charpic_char_img = None  # (char_num, h, w)
def _init_charpic():
    global charpic_char_img
    def make(char) -> BuildImage:
        text = "\n".join([char])
        w, h = charpic_char_font.getsize_multiline(text)
        text_img = Image.new("RGB", (w, h), "white")
        draw = ImageDraw.Draw(text_img)
        draw.multiline_text((0, 0), text, font=charpic_char_font, fill="black")
        return BuildImage(text_img)
    charpic_char_img = list()
    for char in charpic_char_map:
        img = np.asarray(make(char).convert("L").image)
        charpic_char_img.append(img)
    char_h = min(img.shape[0] for img in charpic_char_img)
    char_w = min(img.shape[1] for img in charpic_char_img)
    for i in range(charpic_char_num):
        charpic_char_img[i] = charpic_char_img[i][:char_h, :char_w]
    charpic_char_img = np.stack(charpic_char_img, axis=0)  # (char_num, h, w)

def charpic(img: BuildImage = UserImg(), arg: str = Arg()):
    if charpic_char_img is None:
        _init_charpic()
    _, char_h, char_w = charpic_char_img.shape

    def make(img: BuildImage) -> BuildImage:
        img = img.convert("L").image
        if '平衡' in arg:
            img = equalize(img)
        img = np.asarray(img)
        img_h, img_w = img.shape
        img_h_ = img_h if img_h % char_h == 0 else ((img_h // char_h) + 1) * char_h
        img_w_ = img_w if img_w % char_w == 0 else ((img_w // char_w) + 1) * char_w
        img_ = np.ones((img_h_, img_w_), dtype=np.int32) * 255
        img_[:img_h, :img_w] = img

        p_h = 0
        while p_h < img_h_:
            img_h = np.repeat(np.expand_dims(img_[p_h:p_h + char_h], axis=0), charpic_char_num, axis=0)
            p_w = 0
            while p_w < img_w_:
                bias = img_h[:, :, p_w:p_w + char_w] - charpic_char_img
                grayscaleloss = np.square(bias.mean(2).mean(1))
                l2loss = np.square(bias).mean(2).mean(1)
                loss = grayscaleloss + l2loss
                img_[p_h:p_h + char_h, p_w:p_w + char_w] = charpic_char_img[loss.argmin()]

                p_w = p_w + char_w
            p_h = p_h + char_h
        img_ = Image.fromarray(img_)
        return BuildImage(img_)

    return make_jpg_or_gif(img, make)
